CONTROLES DE TEMPERATURA POR TREN DE PULSOS

ACOPLAMIENTO ENTRE CONTROLES DE SALIDA

4-20mA, 0-10Vdc, Potenciometro y Frec 1-2Khz

Y RELAY de Estado SÓLIDO Con Cruce Por cero

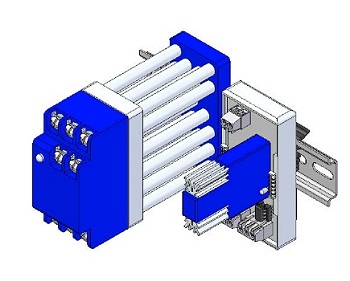

ESQUEMA DE UN BURST_POT y UN OPD48A40TP-D

FUNCIONAMIENTO DEL CONJUNTO BURST POT Y OPD48A40TP-D

El equipo de la figura esta conectado como se indica en la instalación eléctrica.

Supongamos una carga trifásica en Y (Estrella). Supongamos que queremos un Dimmer o atenuador trifásico para unas resistencias de calentamiento de determinado proceso.

Supongamos que tenemos un lazo abierto, es decir que no queremos una termocupla midiendo y retro-alimentando a un control.

Supongamos también que queremos un equipo que no produzca EMI ni RFI y que tenga una respuesta lineal en el corrimiento del potenciómetro.

Instalando un BURST-POT en conjunto con un relay trifásico de Estado SÓLIDO ON-OFF con cruce por cero obtenemos una excelente respuesta a nuestro enunciado.

Tenemos así un equipo MODULAR con el control y la potencia independientes. De esta manera y en caso de un deterioro de alguna de las partes la reparación del equipo será mas económica.

Es indispensable el uso de fusibles RÁPIDOs para semiconductores para la PROTECCIÓN del SSR.\

Instalación Eléctrica con OPD48A40TP

Intalación Eléctrica con TD48A150TP
